１．介绍
ＸＧＮ１５系列ＳＦ６组合式、金属密封开关柜已通过中国国家高压电器质量监检验中心——西高所的型式试验。
选用的开关装置包括：
负荷开关，断路器，隔离开关
ＸＧＮ１５－１２系列产品，柜体结构合理紧凑，体积小，安装方便，操作灵活简便，运行安全稳定，免维护，广泛用于１０ｋＶ供配
电系统。
柜体实际尺寸为：
３７０、５００、７５０ｍｍ宽，１４００、１６００、１８０５０ｍｍ高，９８０ｍｍ深。
所有控制功能元件集中在正面操作板上，柜内可根据需要配备避雷器，ＣＴ、ＰＴ、继电器、线圈、仪表等附件。
２．标准
中国ＧＢ标准：ＧＢ３８０４－９０，ＧＢ３９０６，ＧＢ１１００２２－８９
中国标准：ＤＬ／Ｔ４０４
ＩＥＣ标准：ＩＥＣ２９８，２６５，１２９，６９４，４２０
３、主要柜型
Ｉ型柜，ＡＢＢ原装进口ＳＦＬ型／ＳＦＧ型ＳＦ６负荷开关组件组装单元。
ＩＩ型柜，ＦＬＮ３６型ＳＦ６负荷开关组件组装单元。
ＩＩＩ型柜，ＵＦＳ型ＳＦ６负荷开关上、下模块搭建单元
模块化概念
模块化概念，是上海人民输配电公司总结旧模式下技术、服务的显著问题，从标准化的解度进行专业的、先进的设计。
ＵＦＳ模块特点
尺寸的标准化设计
结构的紧凑式安排
安装的模式化进行

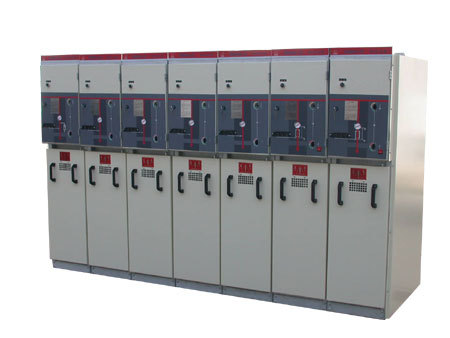

ＸＧＮ１５环网柜
